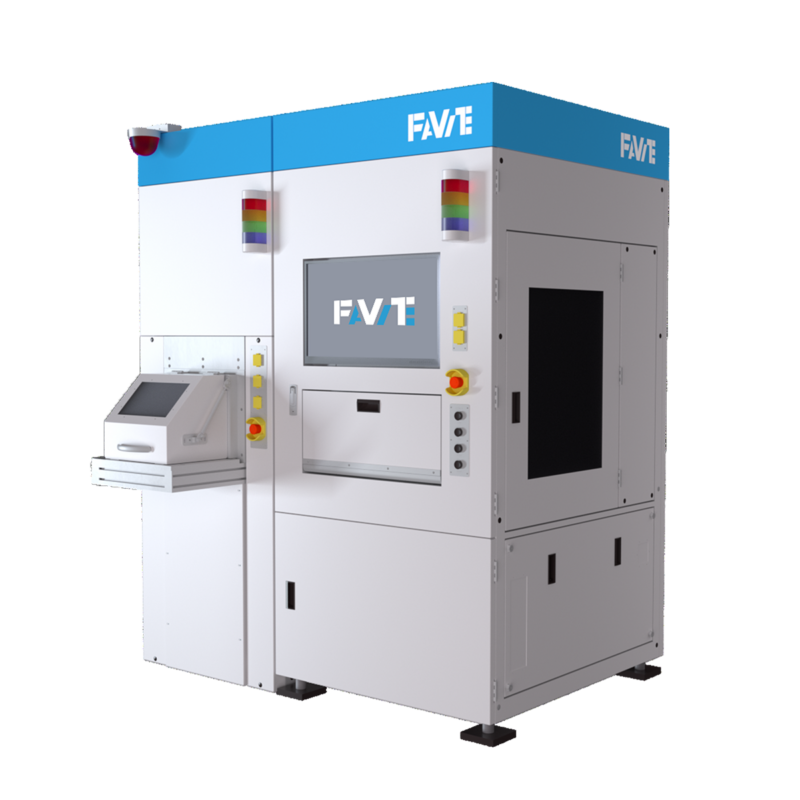

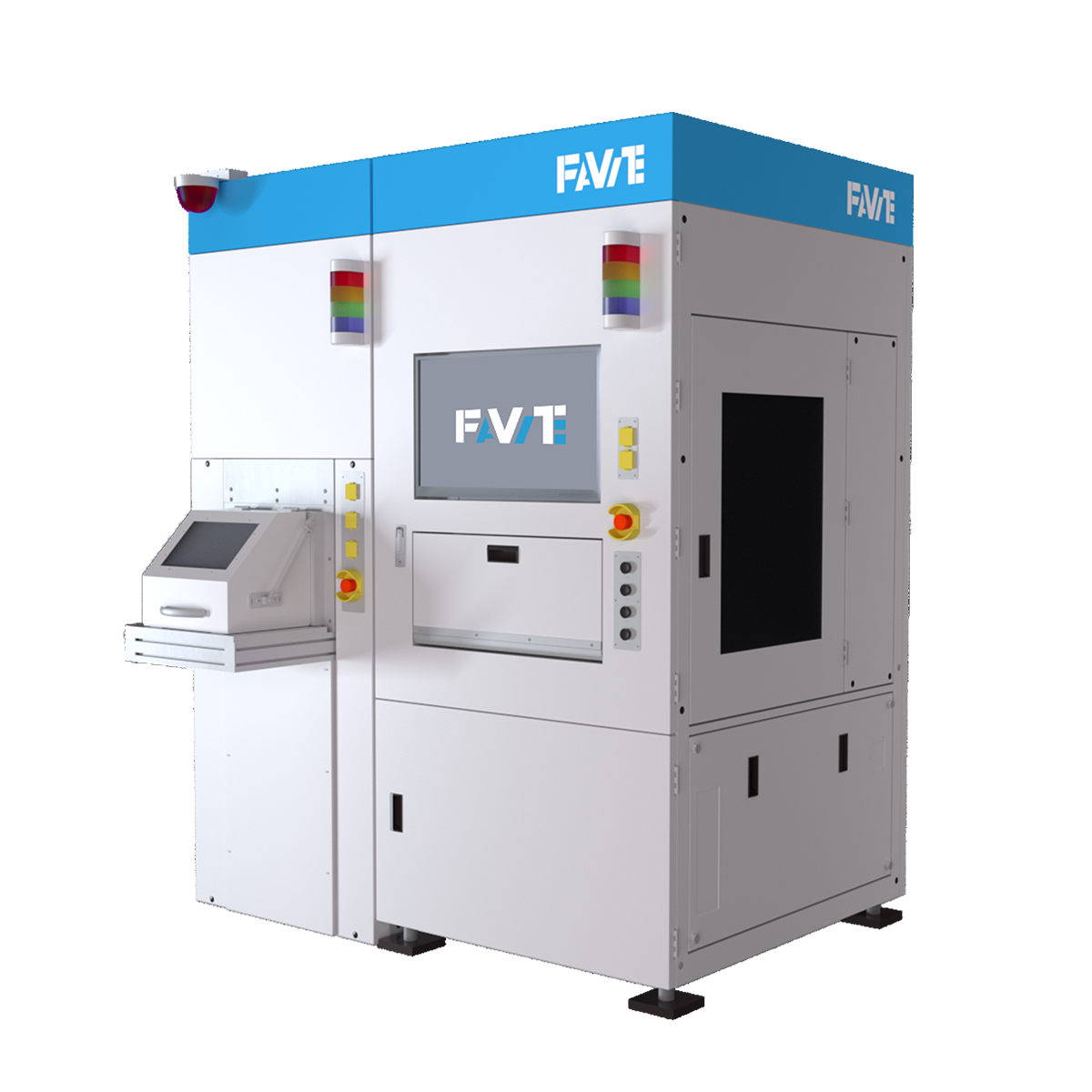

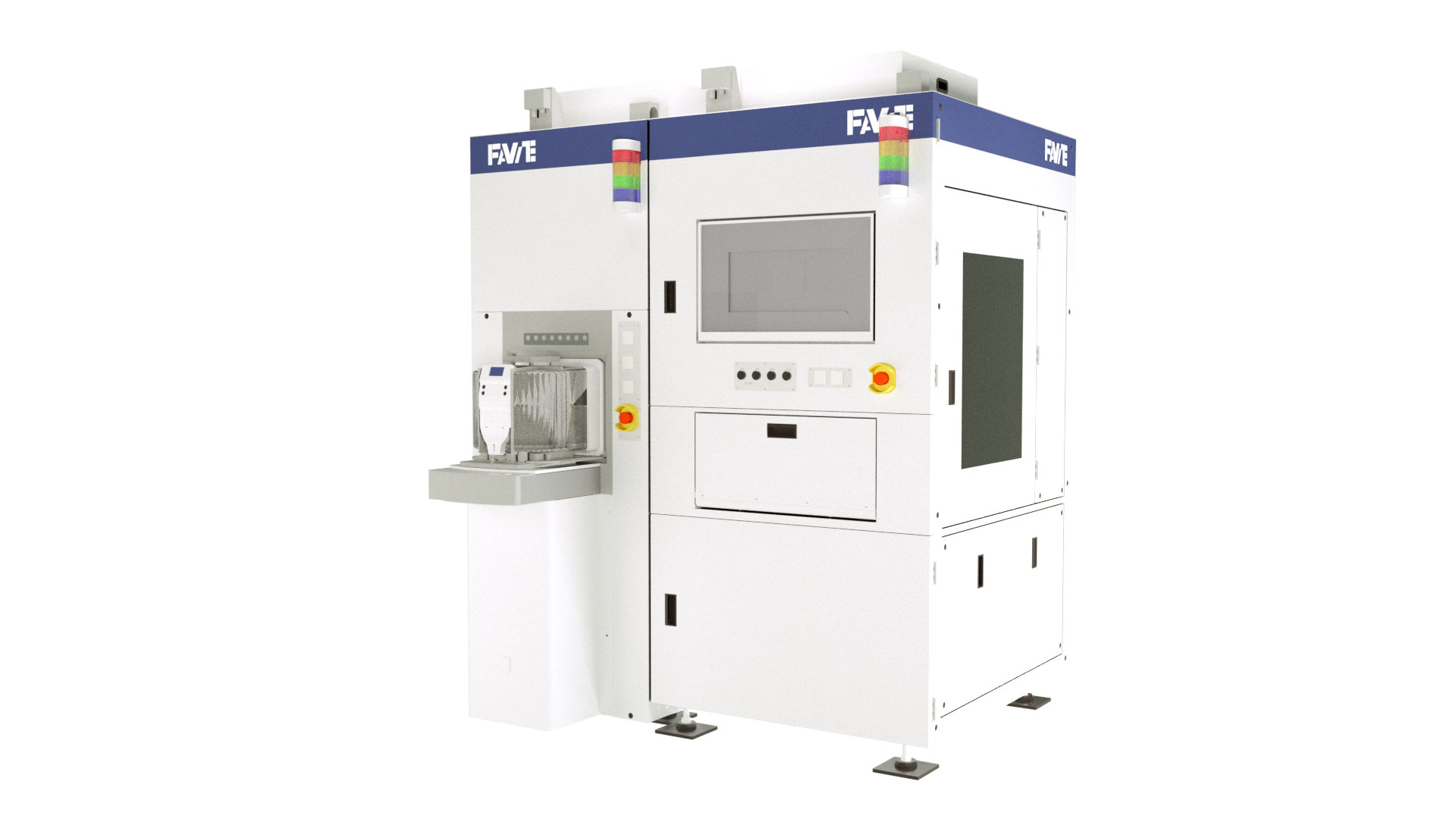

晶圓自動AI光學缺陷檢量測機

✔AI 即時缺陷檢測及分類:即檢即拍即分類
✔可搭載8”/12” EFEM,支援SECS GEM200/300
✔Min. Defect Size ≧ 0.3µm
✔可搭載良率管理系統

分享至:

應用領域

晶圓檢測
先進封裝

設備特色

隨著積體電路複雜度與精密度不斷提升,晶圓上的缺陷不僅尺寸微小,類別也極為繁多,如何短時間有效的從中檢出細小缺陷,以保證產品品質,成為各家晶圓廠的關鍵成功因素。

晶彩科技的晶圓自動AI光學拍照複檢機,透過AI缺陷訓練與判定等功能,精準捕捉晶圓上的細小缺陷,同時以即檢即拍即分類的優勢,大幅縮短檢測所需的時間。

設備特色:
✔AI 即時缺陷檢測及分類:即檢即拍即分類
✔可搭載8”/12” EFEM,支援SECS GEM200/300
✔Min. Defect Size ≧ 0.3µm
✔可搭載良率管理系統
